পণ্যের বর্ণনা
● মডেল নম্বর: GHC 15kV ACR
● রেট করা বর্তমান: 630A, 800A
● ওয়ার্কিং ভোল্টেজ: 15kV
● ত্রুটি সনাক্তকরণ এবং বাধা
● স্বয়ংক্রিয় এবং অনুক্রমিক পুনরায় বন্ধ করা
● ফল্ট মনিটরিং এবং লকআউট
● স্ট্যান্ডার্ড: IEC 62271-111
ভূমিকা

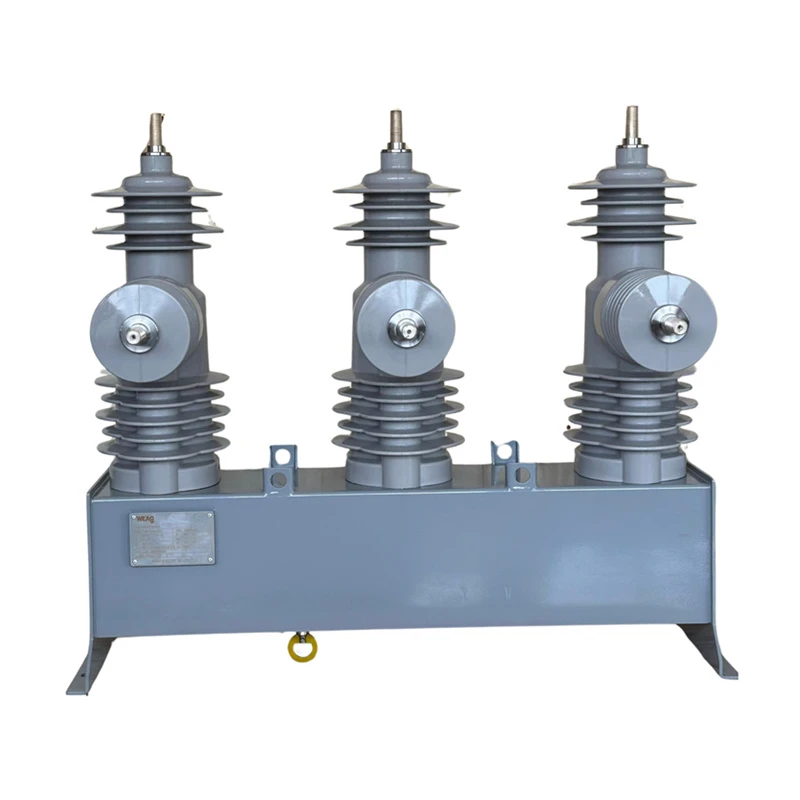

GHC সিরিজ 15kV Recloser প্রকৃতপক্ষে একটি প্রতিরক্ষামূলক ডিভাইস যা বৈদ্যুতিক পাওয়ার সিস্টেমে একটি সার্কিটে ত্রুটি সনাক্ত করতে এবং বাধা দিতে ব্যবহৃত হয়। এটি অস্থায়ী ত্রুটিগুলির পরে দ্রুত শক্তি পুনরুদ্ধার করে এবং স্থায়ী ত্রুটিগুলিকে বিচ্ছিন্ন করে বিদ্যুৎ বিতরণের নির্ভরযোগ্যতা বাড়ানোর জন্য ডিজাইন করা হয়েছে।
GHC সিরিজ 15kV Recloser বিশেষভাবে 15kV পর্যন্ত ভোল্টেজ ক্লাস সহ ওভারহেড ডিস্ট্রিবিউশন লাইন এবং ডিস্ট্রিবিউশন সাবস্টেশন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে। ওভারহেড ডিস্ট্রিবিউশন লাইনে, বিভিন্ন কারণের কারণে ত্রুটি ঘটতে পারে যেমন গাছের ডাল লাইনের সংস্পর্শে আসা, বজ্রপাত বা ক্ষণস্থায়ী অবস্থা। এই ত্রুটিগুলি বিদ্যুৎ সরবরাহে সাময়িক বাধা সৃষ্টি করতে পারে।
স্বয়ংক্রিয় সার্কিট রিক্লোজার এই ত্রুটিগুলি সনাক্ত করে এবং স্বয়ংক্রিয়ভাবে ত্রুটিযুক্ত সার্কিটকে বাধা দিতে কাজ করে। একটি অস্থায়ী ত্রুটির পরে, এটি সার্কিটটি স্বয়ংক্রিয়ভাবে পুনরায় বন্ধ করে শক্তি পুনরুদ্ধার করার চেষ্টা করে। যদি ফল্টটি অব্যাহত থাকে বা যদি এটি একটি স্থায়ী ত্রুটি হয়, তাহলে recloser সার্কিট খোলা রেখে ফল্টটিকে আলাদা করে।
ত্রুটিগুলি দ্রুত সনাক্তকরণ এবং বাধা দেওয়ার মাধ্যমে, GHC সিরিজ 15kV Recloser বিদ্যুৎ বিভ্রাটের সময়কাল কমাতে সাহায্য করে এবং গ্রাহকদের উপর প্রভাব কমিয়ে দেয়। বৈদ্যুতিক সিস্টেমে বিদ্যুৎ বিতরণের নির্ভরযোগ্যতা এবং ধারাবাহিকতা বজায় রাখতে এটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
অপারেশন অবস্থা
● মনোভাব 3000m এর বেশি নয়
● পরিবেশের বাতাসের তাপমাত্রা -45 ডিগ্রি -65 ডিগ্রি, দিনের তাপমাত্রা 25 ডিগ্রি ভিন্ন
● বাতাসের গতিবেগ 35m/s এর বেশি নয়
● ভূমিকম্পের শক্তি 8 ডিগ্রির বেশি নয়
● দূষণ শ্রেণী: 4 শ্রেণী
● ইনস্টলেশন সাইটটি বিস্ফোরণ ছাড়া এবং ক্ষয় ছাড়াই ফায়ারিং ছাড়াই
প্রযুক্তি
GHC স্বয়ংক্রিয় সার্কিট রিক্লোজারগুলি একটি আর্ক ভেন্টেড স্টেইনলেস স্টিল ট্যাঙ্কের মধ্যে একটি সুগন্ধযুক্ত ইপোক্সি রজন হাউজিং এর ভিতরে ভ্যাকুয়াম ইন্টারপ্টারকে অন্তর্ভুক্ত করে। এটি দীর্ঘ জীবন আবাসনের অভ্যন্তরে সম্পূর্ণভাবে উত্তাপযুক্ত ব্যবস্থা সহ জীবনের সর্বোচ্চ এবং নির্ভরযোগ্যতা নিশ্চিত করে। ভোল্টেজ সব ছয় (6) বুশিং প্রতিরোধ ব্যবহার করে পরিমাপ করা হয়. কারেন্ট ট্রান্সফরমার ব্যবহার করে তিনটি (3) পর্যায়ে কারেন্ট পরিমাপ করা হয়। জিএইচসি রিক্লোজার মেকানিজম একটি ম্যাগনেটিক অ্যাকচুয়েটর দ্বারা পরিচালিত হয়।
এই চৌম্বকীয় অ্যাকচুয়েটরগুলি যান্ত্রিকভাবে আন্তঃলক করা হয়েছে সঠিক তিন ফেজ অপারেশনের গ্যারান্টি দেওয়ার জন্য। ডিভাইসটি বন্ধ অবস্থানে ম্যাগনেটিক ল্যাচিং এ ল্যাচ করা হয়। চৌম্বকীয় অ্যাকুয়েটরগুলি GT600 বা GT800 কন্ট্রোল কিউবিকেলে অবস্থিত সঞ্চিত শক্তি চার্জযুক্ত ক্যাপাসিটারগুলি থেকে পরিচালিত হয়। ট্যাঙ্কের গোড়ায় হলুদ যান্ত্রিক হুক স্টিক চালিত লিভার ব্যবহার করে রিক্লোজারটি যান্ত্রিকভাবে ট্রিপ এবং লক করা যেতে পারে।
ট্যাঙ্কের গোড়ায় অবস্থিত ডিভাইসটি ওপেন/ক্লোজ ইঙ্গিত, পরিচিতিগুলি খোলা আছে তা নির্ধারণ করতে একটি সবুজ "0" ব্যবহার করে এবং পরিচিতিগুলিকে বন্ধ করার জন্য একটি লাল "I" ব্যবহার করে৷
উচ্চ-ভোল্টেজ সমাবেশ
GHC রিক্লোজারের উচ্চ-ভোল্টেজ সমাবেশে তিনটি পৃথক ফেজ খুঁটি থাকে যা একটি সাধারণ আবাসনের উপর মাউন্ট করা হয়। প্রতিটি খুঁটি হল একটি পৃথক মডিউল যার মধ্যে একটি ভ্যাকুয়াম ইন্টারপ্টার এবং কারেন্ট সেন্সর রয়েছে যা পলিউরেথেন (মোল্ডেড পোল অ্যাসেম্বলি) এ ক্যাপসুলেটেড, একটি ম্যাগনেটিক অ্যাকচুয়েটরের সাথে যুক্ত।
হাউজিং
প্রতিটি পর্যায়ের অবস্থানের সূচকগুলি ক্যাবিনেটের মেঝেতে মাউন্ট করা হয় এবং নীচে থেকে দৃশ্যমান হয়। রিক্লোজার নেমপ্লেট যা রেটিং তথ্য, সিরিয়াল নম্বর এবং দোকানের অর্ডার নম্বর দেখায় তা হাউজিংয়ের বাম দিকে মাউন্ট করা হয়েছে।
মেরু সমাবেশ
(পরের পৃষ্ঠায় চিত্র 1 মেরু সমাবেশের বিবরণ দেখায়)
টপ টার্মিনাল স্টাড (1) ভ্যাকুয়াম ইন্টারপ্রটার (3) এর উপরের প্রান্তে ফিক্সড কন্টাক্ট স্টুডের সাথে সরাসরি সংযুক্ত থাকে। বর্তমান স্থানান্তর সমাবেশ হাউজিং (10) ভ্যাকুয়াম ইন্টারপ্টারের বিপরীত প্রান্তে বেঁধে দেওয়া হয়। বর্তমান ট্রান্সফার অ্যাসেম্বলিতে, ভ্যাকুয়াম ইন্টারপ্টারের চলমান পরিচিতি থেকে পরিচিতিগুলি বর্তমান ট্রান্সফার অ্যাসেম্বলি হাউজিংয়ে কারেন্ট স্থানান্তর করে, যা সরাসরি পার্শ্বীয় স্টুড টার্মিনাল (4) এর সাথে সংযুক্ত থাকে। পাশ্বর্ীয় স্টাড টার্মিনালটি ছাঁচে তৈরি সমাবেশ থেকে বেরিয়ে যাওয়ার আগে একটি রিং-টাইপ কারেন্ট সেন্সর (5) এর মধ্য দিয়ে যায়। ট্রান্সফরমারের সেকেন্ডারি কারেন্ট আউটপুট বহনকারী দুটি সীসাও এনক্যাপসুলেট করা হয় এবং অ্যাকচুয়েটর অ্যাসেম্বলিতে লাগানো একটি টার্মিনাল ব্লকে নামিয়ে আনা হয়। রিক্লোজার লোড কারেন্ট বহন করার সময় যদি কন্ট্রোল ক্যাবলটি সংযোগ বিচ্ছিন্ন হয়ে যায়, তাহলে ওপেন সার্কিট পরিস্থিতি প্রতিরোধ করতে CT লিড জুড়ে টার্মিনাল ব্লকে প্রতিরোধক ইনস্টল করা হয়। স্টেইনলেস স্টীল মাউন্টিং ফ্ল্যাঞ্জ চারটি বোল্ট দ্বারা ঢালাই মেরু সমাবেশের সাথে সংযুক্ত থাকে, যার মধ্যে দুটি চৌম্বকীয় অ্যাকচুয়েটরকে সমর্থনও দেয়।
নিয়ন্ত্রণ
কম ভোল্টেজ কন্ট্রোল ক্যাবিনেট
একটি পৃথক ওয়েদারপ্রুফ ক্যাবিনেটে কম ভোল্টেজ নিয়ন্ত্রণের উপাদান রয়েছে। একটি কব্জাযুক্ত প্যানেল নিয়ন্ত্রণ উপাদানগুলির সামনে এবং পিছনে অ্যাক্সেসের অনুমতি দেয়। অন্যান্য ডিভাইসগুলি ক্যাবিনেটের পাশের দেয়ালে মাউন্ট করা যেতে পারে। রিক্লোজারের সাথে সংযোগ একটি প্লাগ-সংযুক্ত, শিল্ডেড 24-পিন তারের মাধ্যমে তৈরি করা হয়। কব্জাযুক্ত দরজাটিতে 1/2 ইঞ্চি ব্যাসের প্যাডলক শেকলের বিধান রয়েছে।
কন্ট্রোল ক্যাবিনেটে পাওয়ার, যোগাযোগ এবং কন্ট্রোল ইনপুটগুলির জন্য, মেঝে অপসারণযোগ্য অ্যাক্সেস প্লেট এবং দুটি নকআউট হোল দিয়ে সজ্জিত। একটি রেডিও অ্যান্টেনা সংযোগের জন্য একটি নকআউট প্রদান করা হয়।
নিয়ন্ত্রক
GHC-এর সাথে সরবরাহ করা নিয়ন্ত্রণ হল মাইক্রোপ্রসেসর-ভিত্তিক PCD পাওয়ার কন্ট্রোল ডিভাইস। এই অত্যাধুনিক কন্ট্রোলারটি একটি একক ডিভাইসে বেশিরভাগ স্বাভাবিক রিক্লোজার কন্ট্রোল ফাংশনগুলিকে একীভূত করে, বিস্তৃত পরিমাপ এবং দূরবর্তী নিয়ন্ত্রণ বিকল্পগুলি প্রদান করে। পিসিডি প্রোগ্রামিং, অপারেটিং এবং পরীক্ষা সম্পর্কে বিস্তারিত জানার জন্য নির্দেশনা বই পড়ুন।
স্ট্যান্ডার্ড প্রোডাকশন টেস্ট
প্রতি সংযোগ চিত্রের সমস্ত তারের যাচাইকরণ।
বৈদ্যুতিক অপারেশন: বন্ধ এবং ট্রিপ. Overcurrent প্রতিক্রিয়া এবং স্বয়ংক্রিয় reclosing.
GT600/GT800-এ সমস্ত ম্যানুয়াল নিয়ন্ত্রণের কার্যকারিতা পরীক্ষা করুন: লোকাল/রিমোট, নন-রিক্লোজিং, গ্রাউন্ড ফল্ট বাইপাস ইত্যাদি।
একটি সম্পূর্ণ রিক্লোজারের প্রতিটি ধাপে যোগাযোগের মেরু প্রতিরোধের তিনটি রিডিং তৈরি করা হয়।
60 Hz ভোল্টেজ সহ্য করে: সম্পূর্ণ রিক্লোজার পরীক্ষা করা হয় (a) লাইভ পার্টস এবং ট্যাঙ্কের মধ্যে, (b) খোলা পরিচিতি জুড়ে (c) পর্যায়গুলির মধ্যে। ANSI C37.60 এর সাথে সম্মতিতে, প্রয়োগকৃত পরীক্ষার ভোল্টেজ হল 15.5 kV রেট করা সর্বোচ্চ ভোল্টেজের জন্য 50 kV, 27 kV রেট করা সর্বোচ্চ ভোল্টেজের জন্য 60 kV এবং 38 kV রেট করা সর্বোচ্চ ভোল্টেজের জন্য 70 kV। পরীক্ষার সময়কাল 1 মিনিট।
ওয়্যারিং ইনসুলেশন: টার্মিনাল ব্লক সংযোগগুলি (ফয়েল লিড এবং মাইক্রোপ্রসেসর কন্ট্রোলার সহ) 1500 ভোল্ট এসি টু গ্রাউন্ডের একটি ওভার-ভোল্টেজ পরীক্ষা করা হয়।
অপারেশন
বন্ধ
খোলা অবস্থানে, আর্মেচার অ্যাকচুয়েটর সমাবেশে অ-চৌম্বকীয় স্পেসারের বিপরীতে অবস্থান করে। আরমেচারটি সেখানে প্রারম্ভিক স্প্রিং এবং চুম্বক দ্বারা বিকশিত একটি ছোট বল দ্বারা ধরে রাখা হয়। যখন কয়েলটি সঠিক পোলারিটির সাথে শক্তিযুক্ত হয়, তখন উত্পন্ন চৌম্বকীয় প্রবাহ চুম্বক সমাবেশের মতো একই দিকে থাকে। আর্মেচারটি কয়েলের মধ্যে টানা হয় এবং উপরের মেরু অংশের সংস্পর্শে আনা হয়। এই অবস্থানে, কুণ্ডলীটি শক্তিহীন হয় এবং আরমেচারটি একা চুম্বক দ্বারা অবস্থানে থাকে। কয়েলের মধ্যে আর্মেচার টানা হলে, অপারেটিং রড (6), যা উপরের গাইড রডের সাথে সংযুক্ত থাকে, ভ্যাকুয়াম ইন্টারপ্রটার (3) এর চলমান যোগাযোগকে বন্ধ অবস্থানের দিকে নিয়ে যায়। অ্যাকচুয়েটরের ভ্যাকুয়াম ইন্টারপ্টারের চেয়ে বেশি স্ট্রোক রয়েছে। অ্যাকচুয়েটর স্ট্রোক সম্পূর্ণ করার আগে ইন্টারপ্টার পরিচিতিগুলি যোগাযোগ করে। যোগাযোগ বন্ধ হওয়ার পরে অপারেটিং রডের অতিরিক্ত নড়াচড়ার প্রয়োজন হয় যোগাযোগের চাপের স্প্রিং অপারেটিং রডের শীর্ষে সংকুচিত করার জন্য। এই "ওভার ট্র্যাভেল" পরিষেবাতে যোগাযোগ পরিধানের অনুমতি দেয় এবং কম যোগাযোগ প্রতিরোধের ব্যবস্থা করে।
খোলা হচ্ছে
যখন কুণ্ডলী বিপরীত পোলারিটি দ্বারা চালিত হয়, তখন উত্পন্ন চৌম্বকীয় প্রবাহ চুম্বক সমাবেশ দ্বারা উত্পন্ন শক্তির বিরোধিতা করে। এতে ধারণ শক্তি কমে যায় এবং আর্মেচার বের হয়। খোলার স্প্রিং (যোগাযোগ চাপ বসন্ত থেকে প্রাথমিক সহায়তা সহ) অপারেটিং রডটিকে খোলা অবস্থানে নিয়ে যায়।
কন্ট্রোলার বর্ণনা
মাইক্রোপ্রসেসর ভিত্তিক কন্ট্রোলার ইন্টিগ্রেটেড ইনপুট এবং আউটপুট লজিক, ডেটা লগিং এবং ফল্ট রিপোর্ট সহ সুরক্ষা, নিয়ন্ত্রণ, পর্যবেক্ষণ, উপকরণ এবং মিটারিং প্রদান করে।
দূরবর্তী সংযোগের জন্য বৈদ্যুতিক RS485 পোর্টের মাধ্যমে কন্ট্রোলার কার্যকারিতার যোগাযোগ অ্যাক্সেস। RS232 পোর্ট সহ অতিরিক্ত পিছনের পোর্ট বিকল্পগুলি উপলব্ধ।
কন্ট্রোলার কন্ট্রোল কিউবিকেলে মাউন্ট করা হয়। কন্ট্রোলারের পাশাপাশি, এই কিউবিকেলে নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ, ইলেকট্রনিক বোর্ড এবং সার্কিট ব্রেকারগুলির জন্য ব্যাটারি সহ সহায়ক পাওয়ার সাপ্লাইও রয়েছে।
কন্ট্রোলারে প্রচুর সংখ্যক সুরক্ষা ফাংশন (উপাদান) রয়েছে যা মেনু চালিত প্রদর্শনের মাধ্যমে নির্বাচন বা অনির্বাচিত করা যেতে পারে।
সুরক্ষা ফাংশন একটি সিরিজ পর্দা প্রদর্শন মাধ্যমে সেট করা যেতে পারে.
সুরক্ষা ফাংশন
● ফেজ টাইম ওভারকারেন্ট সুরক্ষা (51P)
● পর্যায় তাত্ক্ষণিক ওভারকারেন্ট সুরক্ষা (50P-1)
● দুটি নির্দিষ্ট সময়ের ওভারকারেন্ট সেটিংস (50P-2, 50P-3)
● গ্রাউন্ড ওভারকারেন্ট সুরক্ষা (51N)
● স্থল তাত্ক্ষণিক ওভারকারেন্ট সুরক্ষা (50N-1)
● দুটি নির্দিষ্ট সময়ের গ্রাউন্ড ওভারকারেন্ট সেটিংস (50N-2, 50N-3)
● নেতিবাচক ক্রম ওভারকারেন্ট সুরক্ষা (46)
● ফেজ এবং গ্রাউন্ড ডিরেকশনাল ওভারকারেন্ট সুরক্ষা (67P, 67N)
● অতিরিক্ত ফ্রিকোয়েন্সি (81O, 81V)
● আন্ডারভোল্টেজ এবং ওভারভোল্টেজ নিয়ন্ত্রণ এবং অ্যালার্ম (27, 59)
● চারটি রিক্লোজ সাইকেল পর্যন্ত (একটি রিক্লোজার সাইকেল সংজ্ঞায়িত করুন 79-1 79-5) চার বার বন্ধ করুন / পাঁচটি ট্রিপ
● অভিযোজিত রিক্লোজিং শট: প্রতিটি রিক্লোজ সিকোয়েন্স প্রতিরক্ষামূলক ফাংশনগুলির স্বাধীন প্রোগ্রামিংয়ের অনুমতি দেয়
●সংবেদনশীল আর্থ ফল্ট সুরক্ষা
প্রযুক্তিগত তথ্য
|
GHC15-630-12-N |
GHC15-800-12-N |
GHC15-630-16-N |
GHC15-800-16-N |
|
|
রেট ওয়ার্কিং ভোল্টেজ (kV) 50/60Hz |
15.5 |
15.5 |
15.5 |
15.5 |
|
রেট করা ধারাবাহিক বর্তমান Ir (A) |
630 |
800 |
630 |
800 |
|
শর্ট সার্কিটের রেটেড সময়কাল টাকা (গুলি) |
3 |
3 |
3 |
3 |
|
রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট Isc (kA) |
12.5 |
12.5 |
16 |
16 |
|
রেটেড শর্ট-সার্কিট তৈরি করছে বর্তমান ইমা (কেএ) |
31.5 |
31.5 |
40 |
40 |
|
রেটেড বজ্রপাত প্রতিরোধ ভোল্টেজ আপ (kV) |
110 |
110 |
110 |
110 |
|
রেট করা স্বল্প-মেয়াদী পিএফ সহ্য ভোল্টেজ Ud (kV) |
50 |
50 |
50 |
50 |
|
সংযোগের মধ্যে প্রতিবন্ধকতা (μΩ) |
60 |
60 |
60 |
60 |
|
ক্রিপেজ দূরত্ব, ফেজ-টু-আর্থ (মিমি) |
960 |
960 |
960 |
960 |
|
ক্লিয়ারেন্স, ফেজ-টু-আর্থ (মিমি) |
320 |
320 |
320 |
320 |
|
ন্যূনতম ক্লিয়ারেন্স ফেজ-টু-আর্থ (মিমি) |
270 |
270 |
270 |
270 |
|
ওজন (কেজি) |
130 |
130 |
130 |
130 |
|
লাইন চার্জিং কারেন্ট (A) |
2 |
2 |
2 |
2 |
|
তারের চার্জিং কারেন্ট (A) |
10 |
10 |
10 |
10 |
|
সর্বোচ্চ বিঘ্নিত সময়/সর্বোচ্চ বন্ধের সময় (ms) |
40/60 |
40/60 |
40/60 |
40/60 |
